天正结构软件用于结构施工图绘制与设计,支持最新的AutoCAD图形平台。目前基于天正结构对象的结构信息模型已经成为天正系列软件的核心。天正结构软件是天正研发人员通过参考大量用户意见,编写的全新版本;梁、柱、墙等构件都是自定义实体,与建筑、水、暖、电专业协同一体化,T30天正结构软件是一款运行稳定、执行效率高、功能强大的结构绘图软件。
T30天正结构软件 V1.0公测版
软件运行系统及平台:
操作系统:64位Windows10、Windows11

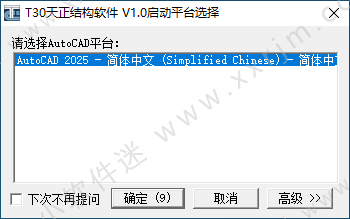

CAD平台:AutoCAD2013~2025图形平台(注意AutoCAD是从2021版本才开始支持Windows11系统)
软件主要改进如下:
1.支持64位AutoCAD2025平台;
2.柱子:
1)新增【柱特性】命令,可实现查看柱特性,修改柱特性等功能,从而实现图面相关联柱配筋的修改;
2)新增【画法转换】命令,可实现截面注写方式的柱图转换成列表注写方式的柱图;
3)新增【配筋率】命令,可实现柱配筋率的实时计算和显示;
4)新增【配箍率】命令,可实现柱配箍率的实时计算和显示;
5)新增【关闭配筋率/配箍率】命令,可实现将已经显示的柱配筋率、柱配箍率的关闭;
6)新增【出图前检查】命令,可实现对比修改后图纸数据与原始数据,并将不同处的对比结果以列表的形式呈现;
3.梁:
1)新增【配筋/配箍率】命令,可实现梁配筋率、配箍率的实时计算和显示;
4.剪力墙:
1)新增【墙柱特性】命令,可实现查看墙柱特性,修改墙柱特性等功能,从而实现图面相关联墙柱配筋的修改;
2)新增【墙身画法转换】命令,可实现图纸中墙身由截面画法转换为列表画法;
3)新增【墙梁画法转换】命令,可实现图纸中墙梁由截面画法转换为列表画法;
4)新增【配筋率】命令,可实现计算图纸中墙身、墙柱、墙梁的纵筋配筋率,并显示在图面上;
5)新增【配箍率】命令,可实现计算图纸中墙身、墙柱、墙梁的配箍率,并显示在图面上;
6)新增【关闭配筋率/配箍率】命令,可实现将图纸中显示的墙身、墙柱、墙梁的配筋/配箍率关闭;
7)新增【出图前检查】命令,可实现对比修改后图纸数据与原始数据,并将不同处的对比结果以列表的形式呈现;
5.楼板:
1)改进【画法转换】命令,可实现通过界面参数的修改,将楼板施工图,在平法、传统画法和准平法画法间进行转换;
6.楼板:
1)改进【参数设定】命令,细分了休息平台、楼层处和踏步的面层;
2)改进【建楼梯间】命令,可实现多种中间层的设置;
3)改进【楼梯组装】命令,可选取多种中间标准层进行组装;
4)改进【绘楼梯图】命令,可实现多组楼梯,通过不同选择,进行绘制楼梯图;
7.其他:
1)新增【转化表格】命令,可以把散的文字和线转化成天正表格对象或输出到EXCEL中;
2)新增【读入Word】命令,可以将Word中的表格以天正表格的形式导入到DWG中;
3)新增【转出WPS】命令,提供了天正与WPS之间交换表格文件的接口,可以将天正表格对象的内容输出到WPS文件中,还可以根据WPS中的数据表更新原有的天正表格;
4)新增【读入WPS】命令,可以将WPSWord和WPSExcel中的表格以天正表格的形式导入到DWG中,还可以根据WPS中的数据表更新原有的天正表格;
5)新增【表格编辑】模块,提供【全屏编辑】、【拆分表格】、【合并表格】、【表列编辑】、【表行编辑】、【增加表行】和【删除表行】几个命令,可对天正表格,进行编辑;
6)新增【单元编辑】模块,提供【单元编辑】、【单元递增】、【单元复制】、【单元累计】、【单元合并】、【撤销合并】、【单元拆分】、【单元插图】和【单元清空】几个命令,可对天正表格中的单元,进行编辑;
7)新增【标高符号】模块,提供【标高标注】、【标高检查】、【标高改值】和【标高对齐】几个命令,可绘制画法符合国家制图规范的工程符号图例,并进行相应编辑、修改;
8.其它已知BUG修改。
